Garde Corps _ solution autoportante EVO
PRÉSENTATION PRODUIT

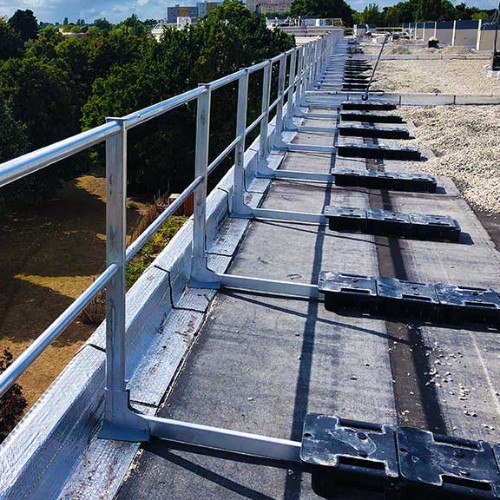

Le garde-corps autoportant EVO® est un système de protection collective antichute destiné à protéger les toitures terrasses non accessibles au public, lorsqu'il est
techniquement impossible de se fixer sur l'acrotère ou sur la dalle béton. Il évite toute intervention de perçage en toiture, préservant ainsi l'étanchéité. Leur conception
permet une pose rapide et simple grâce au montage de la main courante en tête de montants et l’emboitement des lisses avec embouts rétreints.
RÉGLEMENTATION
Le garde-corps autoportant EVO® rentre dans le cadre de la norme EN ISO 14122-3 de mars 2017, sécurité des machines - moyens d’accès permanents aux machines - partie 3 : escaliers, échelles à marches, garde-corps et à la norme NF E85-015 de juillet 2019, éléments d’installations industrielles - Moyens d’accès permanents.
Le garde-corps autoportant EVO® a subi avec succès les tests et essais statiques exigés par les normes EN ISO 14122-3 et NF E85-015.
NORMES
- Un garde-corps doit être installé dès que la hauteur de chute possible est supérieure à 500 mm.
- La hauteur de la lisse supérieure du garde-corps doit être comprise entre 1000 mm et 1100 mm au-dessus de la surface de circulation.
- L’espace libre entre la lisse supérieure et la sous-lisse, ainsi qu’entre la souslisse et la plinthe doit être inférieur ou égal à 500 mm.
- Une plinthe d’une hauteur de 100 mm minimum doit être installée à 12 mm maximum du niveau de déambulation et du bord de la plateforme.
- Le lestage doit être de 37,5 kg (soit 3 plots) sur la jambe de force située en extrémité, pour tout tronçon, se terminant par un bouchon.
- Afin d’éviter tout risque de basculement dans le vide, la présence d’une butée (type acrotère) est obligatoire pour installer le garde-corps autoportant.
Dans le cas du garde-corps autoportant EVO® la butée doit être de 20 mm minimum. Dans le cas contraire, merci de prendre contact avec notre bureau.
d'études.
- Si la lisse supérieure est interrompue, l’espace libre entre deux segments doit être compris entre 75 mm et 120 mm. S’il existe une ouverture plus grande, un portillon permettant d’assurer la continuité de la sécurité antichute du gardecorps doit être mis en place.
- Les garde-corps autoportants ne doivent pas être installés sur une pente supérieure à 15°.
