Garde Corps - Système rabattable pour la gamme EVO
PRÉSENTATION PRODUIT
Le système rabattable pour garde-corps EVO® s’installe sur l’ensemble de notre gamme de protection collective : à plat, applique, applique déportée, sabot Z standard, dalle à étancher, bac à étancher, bac sec acier.

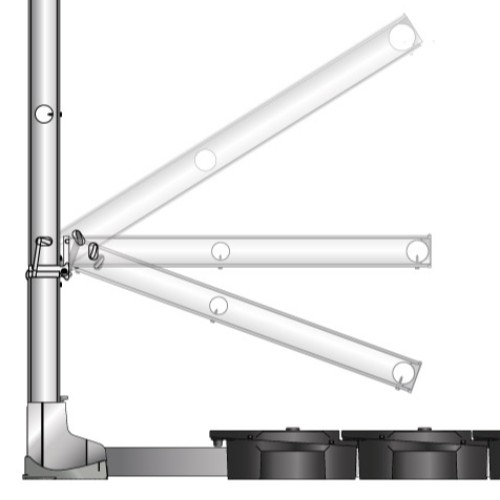

Il permet de conserver l’esthétique d’un bâtiment en se rabattant pour disparaître de la vue extérieure de l’édifice. Ce module est rabattable par une seule personne jusqu’à 12 m et peut donc assurer une mise en sécurité rapide de la toiture lors d’interventions. Le système de blocage par poignée à ressort permet d’articuler le garde-corps en 3 positions :
- Position rabattue, lorsqu’aucun intervenant ne travaille sur la toiture (cache le garde-corps de la vue extérieure du bâtiment);
- Position intermédiaire «type balisage» qui rend plus visible la zone à sécuriser et réduit le risque de trébucher lors de la mise en sécurité. Le garde-corps
reste non visible de l’extérieur;
- Position droite, le garde-corps garantie la sécurité des utilisateurs.
NORMES
- Un garde-corps doit être installé dès que la hauteur de chute possible est supérieure à 500 mm.
- La hauteur de la lisse supérieure du garde-corps doit être comprise entre 1000 mm et 1100 mm au-dessus de la surface de circulation.
- L’espace libre entre la lisse supérieure et la sous-lisse, ainsi qu’entre la souslisse et la plinthe ne doit pas laisser passer une sphère de 500 mm de diamètre.
- Cet espace sera réduit à 340 mm maximum entre la lisse supérieure et la souslisse et entre la sous-lisse et plinthe lorsque le garde-corps est installé en bas d’une pente supérieure à 15°.
- Une plinthe d’une hauteur de 100 mm minimum doit être installée à 12 mm maximum du niveau de déambulation et du bord de la plate-forme.
- Avant l’installation d’un garde-corps autoportant, il est impératif de vérifier la capacité du complexe d’étanchéité à recevoir une pression de contact. Dans la cas du garde-corps autoportant VECTACO® la pression de contact est de 0,026 DaN / Cm².
- Il convient que la distance entre les axes des montants soit limitée à 1500 mm maxi. Toutefois, si cette distance est supérieure, un intérêt tout particulier devra être accordé à la résistance de l’ancrage des montants et des dispositifs de fixation : consulter notre bureau d’études.
-Si la lisse supérieure est interrompue, l’espace libre entre deux segments doit être compris entre 75 mm et 120 mm. S’il existe une ouverture plus grande, un portillon permettant d’assurer la continuité de la sécurité antichute du gardecorps qui doit être mis en place.
- Les garde-corps autoportants ne doivent pas être installés sur une pente supérieure à 15°.
- Rabattable : Une ligne de vie doit être installée avant le montage du gardecorps rabattable. Celle-ci servira aussi lors de sa mise en œuvre et de sa manipulation.
RÉGLEMENTATION
Le système rabattable pour garde-corps EVO® rentre dans le cadre de la norme EN ISO 14122-3 de mars 2017, sécurité des machines - moyens d’accès permanents aux machines - partie 3 : escaliers, échelles à marches, garde-corps et à la norme NF E85-015 de juillet 2019, éléments d’installations industrielles
- Moyens d’accès permanents.
Le système rabattable pour garde-corps EVO® est conforme aux exigences de la
normes EN ISO 14122-3 et NF E85-015.
