Garde Corps - Fixation patte Z sur acrotère - EVO
PRÉSENTATION PRODUIT

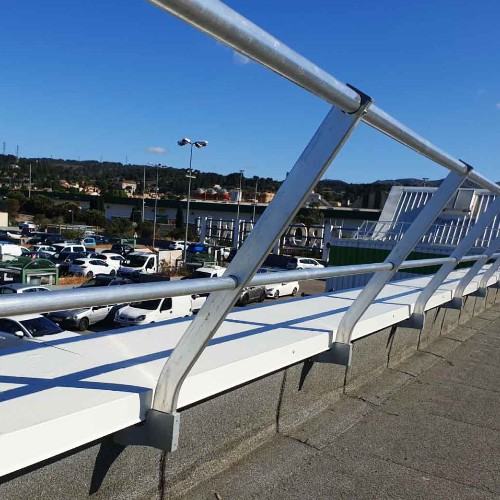

Les garde-corps sabot Z et sabot Z acrotère isolé EVO® sont un système de protection collective antichute. Ils forment la solution idéale pour la mise en sécurité des terrasses avec fixation sur acrotère. En effet, le sabot Z se plaçant sous la couvertine, il permet de mettre en place le complexe d’étanchéité sans contrainte. Lorsqu’il y a une isolation, nous proposons le garde-corps sabot Z en 4 modèles pour acrotère isolé : 70, 100, 130 et 160. Celui-ci peut-être utilisé lorsqu’il y a un débord sur l’acrotère (casquette).
NORMES
- Un garde-corps doit être installé dès que la hauteur de chute possible est supérieure à 500 mm.
- La hauteur de la lisse supérieure du garde-corps doit être comprise entre 1000 mm et 1100 mm au-dessus de la surface de circulation.
- L’espace libre entre la lisse supérieure et la sous-lisse, ainsi qu’entre la souslisse et la plinthe ne doit pas laisser passer une sphère de 500 mm de diamètre.
- Cet espace sera réduit à 340 mm maximum entre la lisse supérieure et la souslisse et entre la sous-lisse et plinthe lorsque le garde-corps est installé en bas d’une pente supérieure à 15°.
- Une plinthe d’une hauteur de 100 mm minimum doit être installée à 12 mm maximum du niveau de déambulation et du bord de la plate-forme.
- Il convient que la distance entre les axes des montants soit limitée à 1500 mm maxi. Toutefois, si cette distance est supérieure, un intérêt tout particulier devra être accordé à la résistance de l’ancrage des montants et des dispositifs de fixation : consulter notre bureau d’études.
-Si la lisse supérieure est interrompue, l’espace libre entre deux segments doit être compris entre 75 mm et 120 mm. S’il existe une ouverture plus grande, un portillon permettant d’assurer la continuité de la sécurité antichute du gardecorps qui doit être mis en place.
- Rabattable : Une ligne de vie doit être installée avant le montage du gardecorps rabattable. Celle-ci servira aussi lors de sa mise en œuvre et de sa manipulation.
RÉGLEMENTATION
Le garde-corps sabot Z EVO® est conforme à la norme EN ISO 14122-3 de mars 2017, sécurité des machines - moyens d’accès permanents aux machines - partie 3 : escaliers, échelles à marches, garde-corps et à la norme NF E85-015 juillet 2019, éléments d’installations industrielles - Moyens d’accès permanents.
