PRÉSENTATION PRODUIT

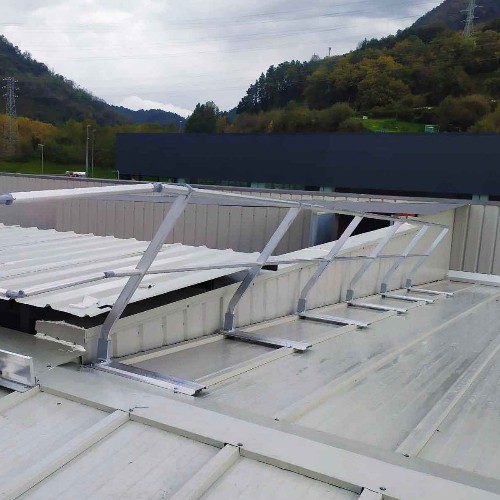

Le garde-corps sur bac acier EVO® est un système de protection collective antichute destiné à protéger les toitures métalliques non accessibles au public. Il est la solution idéale pour se fixer sur des ondes bac acier (entraxe 250 à 333 mm avec 63/100ème minimum d’épaisseur du bac - autres dimensions sur demande), sans découpe, ni reprise d’étanchéité.
NORMES
- Un garde-corps doit être installé dès que la hauteur de chute possible est supérieure à 500 mm.
- La hauteur de la lisse supérieure du garde-corps doit être comprise entre 1000 mm et 1100 mm au-dessus de la surface de circulation.
- L’espace libre entre la lisse supérieure et la sous-lisse, ainsi qu’entre la souslisse et la plinthe ne doit pas laisser passer une sphère de 500 mm de diamètre.
- Cet espace sera réduit à 340 mm maximum entre la lisse supérieure et la souslisse et entre la sous-lisse et plinthe lorsque le garde-corps est installé en bas d’une pente supérieure à 15°.
- Une plinthe d’une hauteur de 100 mm minimum doit être installée à 12 mm maximum du niveau de déambulation et du bord de la plate-forme.
- Il convient que la distance entre les axes des montants soit limitée à 1500 mm maxi. Toutefois, si cette distance est supérieure, un intérêt tout particulier devra être accordé à la résistance de l’ancrage des montants et des dispositifs de fixation : consulter notre bureau d’études.
-Si la lisse supérieure est interrompue, l’espace libre entre deux segments doit être compris entre 75 mm et 120 mm. S’il existe une ouverture plus grande, un portillon permettant d’assurer la continuité de la sécurité antichute du gardecorps qui doit être mis en place.
- Rabattable : Une ligne de vie doit être installée avant le montage du gardecorps rabattable. Celle-ci servira aussi lors de sa mise en œuvre et de sa manipulation.
RÉGLEMENTATION
Le garde-corps bac sec acier EVO® rentre dans le cadre de la norme EN ISO 14122-3 de mars 2017, sécurité des machines - moyens d’accès permanents aux machines - partie 3 : escaliers, échelles à marches, garde-corps et à la norme NF E85-015 de juillet 2019, éléments d’installations industrielles - Moyens d’accès permanents.
Le garde-corps bac sec acier est conforme aux exigences des normes EN ISO 14122-3 et NF E85-015.
